建筑机电管线“排布迷宫”破解术：从碰撞到零返工

一、把管线当“迷宫”先画地图

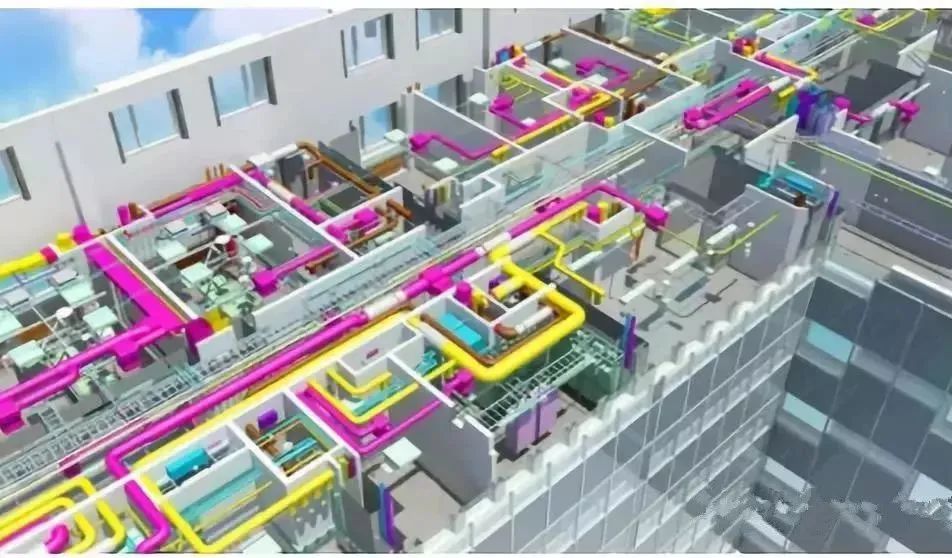

传统二维图纸上，风管、桥架、水管纵横交错，现场一开工就“打架”。思路转变：把管线当成三维迷宫，先画地图再施工。BIM模型里先建“空间骨架”——梁底标高、吊顶线、检修通道，再把机电系统逐条放进去，红黄绿三色标注碰撞等级，一眼看出哪条路走不通。

二、三步净高锁定

1. 主梁底标高：结构建模完成后立即冻结，任何专业不得再“借”高度；

2. 次梁+风管：风管优先走主梁跨中，桥架贴次梁外侧，水主管沿墙边垂直下降；

3. 检修通道：在密集区预留600×600 mm人孔，管线避让通道，后期维护不需拆吊顶。

三、支吊架“乐高化”

• 标准化：80×40 mm C型钢统一模数，卡扣式连接，现场无火花切割；

• 荷载校核：每根吊杆用Midas Gen计算，安全系数≥2.0，避免“超载变形”；

• 颜色管理：高压红色、低压蓝色、弱电绿色，工人一眼识系统。

四、预制加工“先工厂后现场”

• 风管：激光切割+法兰自动铆接，误差±1 mm；

• 水管：全自动坡口机，30秒一个坡口，焊接合格率99%；

• 桥架：数控折弯，弯头、三通工厂预制，现场插装即可。

五、施工模拟“预演现场”
BIM 4D动画把“排布迷宫”变成可视化剧本：

• 吊装顺序：先大管后小管，先无压后有压；

• 交叉避让：先风管后桥架，先主管后支管；

• 碰撞预警：软件自动标红，提前3天推送整改清单。

六、验收“一键扫描”

• 激光测距：井道垂直度±3 mm，桥架水平度±2 mm；

• 红外测温：电缆接头温升<10 K即合格；

• 竣工二维码：扫码弹出3D模型+维保手册，运维不再翻图纸。

七、绿色安装延伸

• 废料回收：风管边角料压制成检修口盖板，循环使用；

• 低碳工艺：卡扣式支吊架减少现场焊接烟尘80%；

• 节能运行：BIM模型与BA系统对接，实时监测风量、水压，节能10%。

八、未来趋势

• 机器人巡检：四足机器人沿管线行走，实时拍照上传缺陷；

• 数字孪生：竣工模型与运维数据实时同步，故障定位<1分钟。

结语
把机电管线从“碰撞迷宫”变成“有序长廊”，核心不在复杂技术，而在提前规划、标准模块、预制先行。管线一次成景，施工一次成优，运维一步到位，真正做到“设计省心、施工省力、业主省钱”。
